OPS/Shore Power: cuántos MW necesita cada sitio y cuánto CO₂ se evita

Hoja de ruta 2025–2028 con prioridades, costos TCO y beneficios en ruido/emisiones.

La electrificación en sitio (OPS/Shore Power) dejó de ser piloto y se convirtió en estándar para terminales de contenedores, cruceros, Ro-Ro y, progresivamente, graneles y tanqueros. Esta guía explica cómo dimensionar la potencia por sitio y presenta cálculos transparentes de CO₂ evitado por escala y por año, con tablas y gráficos listos para ser usados en planificación portuaria.

Por qué OPS: regulación, aire local y competitividad

El OPS conecta la nave a la red eléctrica del puerto mientras permanece atracada, sustituyendo los generadores auxiliares a combustible. El beneficio inmediato es cero emisiones locales en el muelle (NOx, SO₂, MP) y una reducción neta de CO₂ que depende de la intensidad de carbono del sistema eléctrico. Además, mejora la experiencia urbana en puertos cercanos a zonas residenciales y alinea a los operadores con exigencias de líneas navieras y regulaciones que escalan año a año.

En términos de negocio, OPS aporta previsibilidad operacional (menos ruido, vibraciones y emisiones en labores de muelle) y una señal de sostenibilidad que las cadenas de suministro valoran en contratos. El reto es ingenieril: dimensionar bien la potencia por sitio, definir arquitectura (baja o alta tensión), cumplir normas de seguridad y planificar la curva de inversión por etapas.

Cómo se dimensiona la potencia por sitio (metodología paso a paso)

El cálculo parte del perfil de demanda en muelle por tipo de nave (MW) multiplicado por la duración de la escala y por la simultaneidad esperada en el frente de atraque. Para estimar CO₂ evitado se compara la generación a bordo con electricidad de red:

  • Demanda típica a bordo (Pnave): potencia del sistema hotelero, equipos, reefers, bombas, hotel load del crucero, etc. (MW).
  • Escala: horas conectadas (h).
  • Factor de simultaneidad por sitio: probabilidad de dos naves simultáneas (0–1) según operación.
  • Emisión a bordo (referencia): 0,65 tCO₂/MWh (generación con MGO en auxiliares).
  • Emisión red (escenario medio): 0,35 tCO₂/MWh (intensidad de carbono de la red eléctrica; usar el valor oficial vigente para tu sistema).

Fórmulas de trabajo: Energía por escala = Pnave × horas (MWh). CO₂ a bordo = Energía × 0,65 tCO₂/MWh. CO₂ con OPS = Energía × 0,35 tCO₂/MWh. CO₂ evitado = Energía × (0,65 − 0,35) = Energía × 0,30 tCO₂/MWh.

Demanda típica por tipo de nave y potencia de diseño por sitio

Los rangos varían por tamaño, equipos y época del año. La tabla resume valores de ingeniería de referencia para dimensionar cada sitio con holguras razonables (verificación en terreno y diseño definitivo conforme a IEC/ISO/IEEE 80005).

Tipo de naveDemanda típica a bordo (MW)Horas de escala (ref.)Potencia recomendada por sitio (MW)Notas de diseño
Portacontenedores3,5–6,08–167–12 (1 nave) · 12–20 (2 naves)Variabilidad por reefers a bordo y tamaño (Panamax a >10k TEU). Alta tensión 6,6–11 kV (80005-1).
Ro-Ro / Vehículos1,0–2,06–102–4 (1 nave) · 6–8 (2 naves)Cargas de rampa, ventilación; opción baja tensión en naves pequeñas (80005-3).
Granelero0,8–2,512–483–6 (1 nave)Mayor permanencia; variación por equipos de bordo y clima.
Tanquero1,5–3,012–364–7 (1 nave)Zonas clasificadas: requisitos adicionales de seguridad y enclavamientos.
Crucero8–16+8–1216–20 (1 nave) · 30–36 (2 naves)Hotel load elevado (HVSC 11 kV típico). Gestión de picos.

Arquitectura eléctrica y seguridad en muelle

La arquitectura combina subestación de media tensión, switchgear, transformadores y converter (si se requiere cambiar frecuencia), además de la caja de conexión en muelle con protecciones, enclavamientos y shore connection panel a bordo. El estándar IEC/ISO/IEEE 80005 define interconexión, comunicaciones y secuencias de conexión/desconexión para alta y baja tensión.

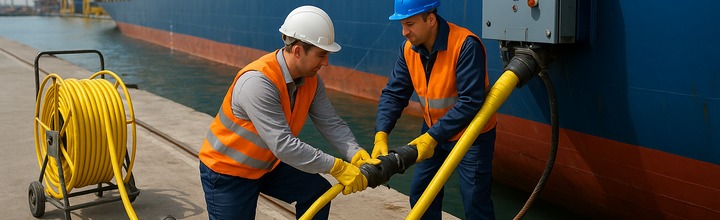

Conexión OPS/Shore Power: línea desde subestación a caja de muelle y conexión segura a la nave
OPS/Shore Power: conexión segura a la red del puerto, enclavamientos y protocolo de energización conforme a IEC/ISO/IEEE 80005.

Cómo se calcula el CO₂ evitado (y por qué varía por país)

La reducción depende de dos factores: (1) cuánta energía deja de producir la nave (MWh) y (2) cuán “limpia” es la electricidad del sistema. Si la red tiene una intensidad de carbono de 0,35 tCO₂/MWh y la generación a bordo emite ~0,65 tCO₂/MWh, entonces cada MWh conectado a OPS evita ~0,30 tCO₂. Si la red se descarboniza (por ejemplo, 0,20 tCO₂/MWh), el ahorro sube a 0,45 tCO₂/MWh. Por eso conviene publicar una ficha con los factores oficiales que usa el puerto en sus reportes.

Gráfico: CO₂ evitado por escala de 8 horas (tCO₂ por tipo de nave)

Supuestos: potencia media en muelle y 8 horas de conexión; factor a bordo 0,65 tCO₂/MWh; red 0,35 tCO₂/MWh (ahorro 0,30 tCO₂/MWh). Valores de referencia.

0 6 12 18 24 30 9,6 Cont. 3,6 Ro-Ro 2,9 Granel 4,8 Tanq. 28,8 Crucero tCO₂ evitadas por escala de 8 h

Tabla: ejemplo de cálculo por escala (8 h de conexión)

TipoPotencia media (MW)Energía (MWh)CO₂ a bordo (t)CO₂ con OPS (t)CO₂ evitado (t)
Contenedores4,032,020,811,29,6
Ro-Ro1,512,07,84,23,6
Granel1,29,66,23,42,9
Tanquero2,016,010,45,64,8
Crucero12,096,062,433,628,8

Gráfico: CO₂ evitado anual en un puerto tipo (tCO₂/año)

Escenario ilustrativo: 400 escalas/año de contenedores, 150 Ro-Ro, 300 granel, 100 tanqueros y 30 cruceros; 8 h promedio de conexión por escala.

0 1000 2000 3000 4000 3840 Cont. 540 Ro-Ro 864 Granel 480 Tanq. 864 Crucero tCO₂ evitadas/año (escenario ilustrativo)

Implementación por etapas y costos evitados

La inversión suele organizarse en fases: Fase 1 (un sitio contenedores/ro-ro con 6–8 MW y conexión en alta tensión); Fase 2 (ampliación a doble sitio o cruceros 15–20 MW); Fase 3 (graneles/tanqueros con requisitos específicos). Para cuantificar beneficio económico, es útil monetizar: (i) CO₂ evitado con el precio sombra que el cliente use en contratos; (ii) menores tasas de emisión local (salud/aceptabilidad social); (iii) reducción de combustible a bordo y mantenimiento de auxiliares; (iv) cumplimiento regulatorio y acceso a escalas de líneas que exigen OPS.

Buenas prácticas y riesgos a gestionar

  • Normalización técnica: especificar conforme a IEC/ISO/IEEE 80005-1 (alta tensión) y 80005-3 (baja tensión). Compatibilidad de conectores, comunicaciones y secuencias.
  • Seguridad eléctrica: enclavamientos, prueba de ausencia de tensión, protecciones diferenciales y coordinación con la tripulación.
  • Operación: manuales, capacitación y paneles en muelle con indicadores de conexión/desconexión.
  • Calidad de energía: armónicos y flicker; filtros/reactivos si aplica. Estudios de corto circuito en subestación.
  • Contrato con la distribuidora: potencia contratada y esquema tarifario para horas valle; acuerdos de respaldo.

En definitiva

OPS/Shore Power entrega beneficios ambientales locales inmediatos y una reducción neta de CO₂ que crece a medida que la red se descarboniza. Dimensionar correctamente por sitio —con módulos de 6–8 MW para contenedores, 2–4 MW en Ro-Ro, 3–6 MW en granel y 16–20 MW en cruceros, según caso— permite avanzar por etapas y asegurar compatibilidad con la flota. Con tablas y gráficos como los de esta guía, los puertos pueden priorizar inversiones, comunicar resultados y acelerar acuerdos con navieras y autoridades.

¿Quieres recibir fichas técnicas y planillas de cálculo para OPS por tipo de sitio? Suscríbete al newsletter de Mundo Portuario y síguenos en nuestras redes para acceder a actualizaciones y casos prácticos.


Fuentes

  • IEC/ISO/IEEE 80005-1 y 80005-3: suministro eléctrico desde tierra a buques (requisitos técnicos y de seguridad).
  • Organización Marítima Internacional (OMI): guías sobre emisiones en puerto y medidas de reducción en muelle.
  • California Air Resources Board (CARB): normativa de conexión en muelle para flotas de contenedores, cruceros y Ro-Ro.
  • Unión Europea: marcos AFIR/FuelEU Maritime y documentos de apoyo a OPS para terminales.
  • Instituto Internacional de Transporte Limpio (ICCT): estudios de emisiones de buques en atraque y potencial de OPS.
  • Autoridades energéticas nacionales: factores oficiales de intensidad de carbono de la red eléctrica para inventarios de GEI.
